法兰管件主要是用在管道上，有圆法兰也有方法兰。常用的是圆法兰。

法兰管件的用途是，
通过法兰螺栓连接，
这样避免焊接和无损检测，
便于快速连接安装。

定制法兰加热管需要提供了解的参数：

1、电压、功率

2、管径，通常管径为：8mm、10mm、12mm、16mm、20mm根据功率负荷的不同管径可以适当地调粗。

3、平面法兰：国标GB/T 9119-2010 板式平焊钢制管法兰，常用 大小有：DN65-DN80-DN100-DN125-DN150-DN200-DN250等，根据不同的承压，选择不同法兰标准尺寸。当然在设计生产 过程中，也会为了降低成本，在不影响寿命的前提下，会改变法兰厚度的。

4、通常由1、2、3、6、9、12等（一般为3的倍数）个U型管通过 TIG氩弧焊接在法兰上结合而成

5、管外壳材质选择：主要材质有10#碳钢、SUS304、SUS321、SUS316L、SUS310S(俗称：2520)、钛管等。正常法兰式的电加热管都是加热液体介质的，所以一般管材需要采用304材质（腐蚀性可以采用316L或者310S、314耐更高温耐腐蚀）

6、管外壳护套选择：金属管材质外壳表米阿尼可以涂覆抗腐或者抗垢涂料，有效增强耐腐蚀性能以及抗垢性能。

7、管外壳护套工艺：液体喷涂和静电粉末喷涂供选择。静电粉末涂层的 加热管直接解决了铁氟龙套管加热管的许多问题，可以完全代替其使用，效果更好。

8、法兰材质：10#碳钢、SUS304、SUS321、SUS316L

9、接线盒：普通玻璃钢罩壳或防爆罩壳可供选择

10、电热丝材质选择：一般为铁铬铝丝（北京首钢）、镍铬丝（一般有H140、2080电阻丝等）。这2者的选择取决 于客户的工作环境（温度以及震动性）。

 需要注意的事项 尺寸：法兰加热管在设计时应该要考虑到客户具体使用环境的限制选择加热管的长度大小，此外根据安装方式和水位的不同可以考虑发热区和冷端的大小。

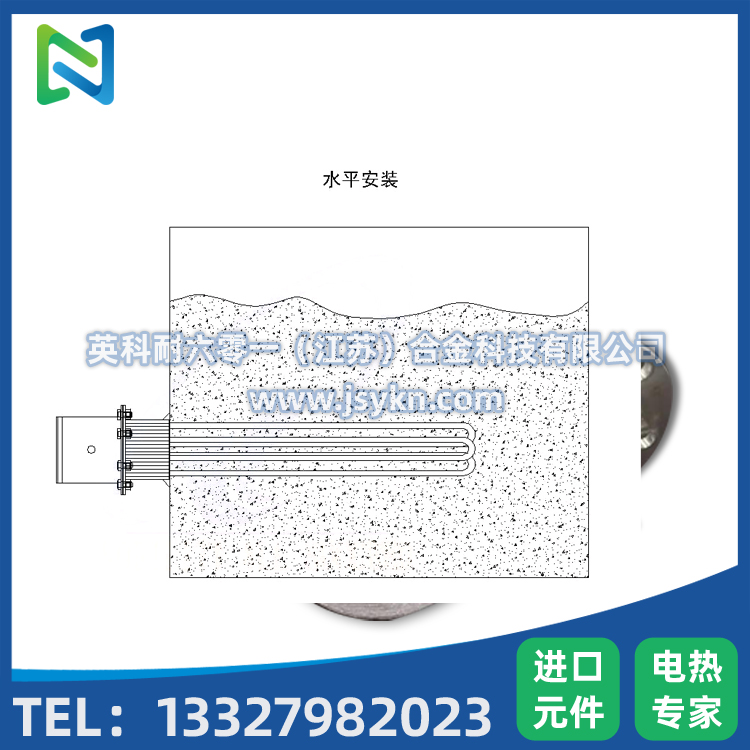

平面法兰电加热管安装方式

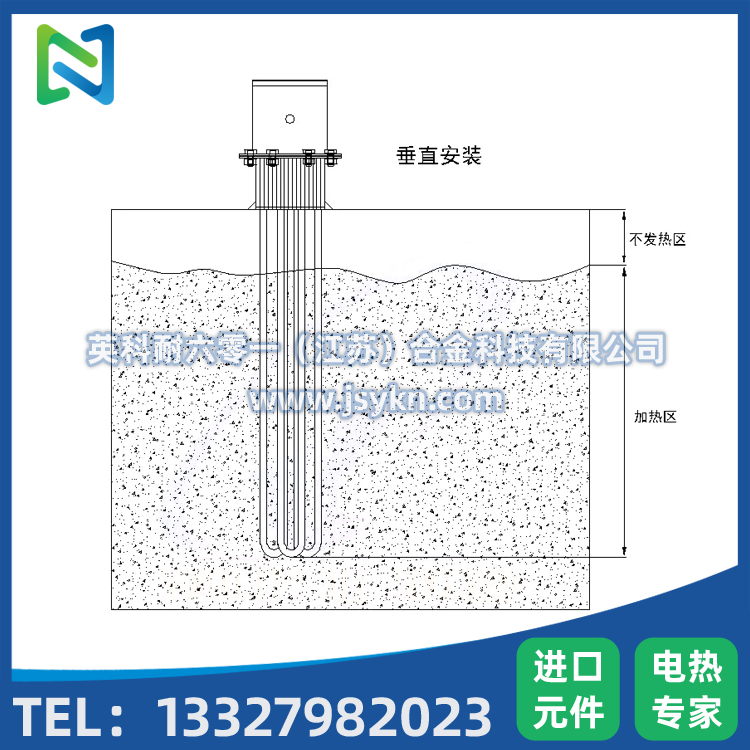

平面法兰电加热管安装一般采用水平安装或者垂直安装，正常建 议水平安装，这样可以保证电加热管的发热部分能完全浸入在液体中，防止干烧。若一定要采取垂直安装，建议一定要考虑好冷区的设计 。

不锈钢法兰加热管优点：

1、表面功率大，使空气加热表面负荷的2～4倍。

2、高度密集式、结构紧凑。由于整体短而密集，故稳定性好，安装无需支架。

3、组合式大多采用氩弧焊接方式使电热管于法兰连接，也可利用紧固装置的形式，即每支电热管上焊由紧固件。然后与法兰盖采用螺母锁紧。管子于紧固件采用氩弧焊接，永不泄漏。紧固件密封处采用科学的工艺。单支更换极为方便，大大节约以后的维修成本。

4、选择进口及国内优质材料。科学的生产工艺，严格的质量管理，保证电热管优越的电气性能。

不锈钢法兰加热管的应用范围：

不锈钢法兰加热管适用于加热循环油、水箱、电锅炉、医疗设备、化工机械、管道加热、反应釜、压力容器、罐体、蒸汽加热、溶液槽的液体进行加热。安装方式：采用母法兰对接安装，安装位置：水平安装，竖直安装。

法兰连接

法兰联接:由一对法兰、一个垫片及若干个螺栓螺母组成，是一种可拆联接。

原理：垫片放在两法兰密封面之间，拧紧螺母后，垫片表面上的比压达到一定数值后产生变形， 并填满密封面上凹凸不平处，使联接严密不漏。

性能：较好的强度和密封性，结构简单，成本低廉，可多次重复拆卸，应用较广

失效形式：主要表现为泄漏，泄漏量控制在工艺和环境允许的范围内。

法兰的分类

按所连接的部件可分为容器法兰及管法兰。

按结构型式分，有整体法兰、活套法兰和螺纹法兰。

这里重点介绍整体法兰，常见的整体法兰有平焊法兰、对焊法兰及蝶阀法兰。

平焊法兰

通过角焊缝直接与设备或管道焊接的一种法兰，其结构简单，加工方便，广泛用于中、低压容器和管道的连接。

在容器上应用的平焊法兰又分为甲型平焊法兰和乙型平焊法兰。

甲型平焊法兰直接与容器焊接，其接焊缝尺寸较小或不开坡口焊接，不能保证法兰与容器同时受力；乙型平焊法兰附有一段较厚的短节，法兰与短节的焊接质量可靠，能保证法兰与容器同时受力。

在管道上应用的平焊法兰又分为板式平焊法兰和带颈平焊法兰。

板式平焊法兰：由于法兰直接与钢管焊接，法兰盘在操作时受力状态差，易发生形变，适用于低压场合。
带颈平焊法兰：由于增加了一厚壁的短节法兰颈，因此增加了法兰的刚度，大大减小了法兰变形，适用于中低压场合。

对焊法兰

又称高颈法兰刚性较大，适用于压力温度较高的场合。对焊法兰主要用于管道连接上，其颈更长，又称高颈法兰，与管道之间采用的是对焊连接，受焊接时产生的应力集中小，能承受较高的压力。

蝶阀法兰

蝶式法兰也叫做对夹式蝶阀法兰或对夹专用法兰，是对夹蝶阀在管道安装时专用的法兰，与对夹式的蝶阀相匹配的。对夹式蝶阀专用法兰和普通的法兰片的主要区别在于法兰的内径，专用法兰的内径是刚好跟所需蝶阀的公称通径吻合在后面的一个槽，这个槽可以把连接的钢管插入里面，保证了对夹式蝶阀的密封效果，如果用普通的法兰片，蝶阀的密封效果就得不到保障。另外对夹式蝶阀专用法兰的外径、厚度、中心距及螺栓孔都是一样的，使用的螺栓是双头的螺栓。而对于螺栓的使用则是对应不同的使用的温度而改变的。

法兰连接的密封

密封机理

泄漏途径：渗透泄漏、界面泄漏

渗透泄漏：通过垫片材料本体毛细管的渗透泄漏，除了受介质压力、温度、 粘度、分子结构等流体状态性质影响外，主要与垫片的结构与材料性质有关。
界面泄漏：沿着垫片与压紧面之间的泄漏，泄漏量大小主要与界面间隙尺寸有关。加工时压紧面上凹凸不平的间隙及压紧力不足是造成 “界面泄漏” 的直接原因。“界面泄漏”是密封失效的主要途径。

法兰密封面的形式

法兰的密封面主要根据工艺条件、 密封口径以及垫片等进行选择。

容器法兰的形式有：平面型，凹凸面、榫槽面等其中以凹凸面、榫槽面 *为常用。

管法兰的形式有：全平面、突面、凹凸面、榫槽面和连环接面五种。前四种为常用的密封面。

平面型密封面：是在平面上加工出几道浅槽，其结构简单但垫圈没有固定，不易压紧。适用于压力不高、介质无毒的场合；
凹凸密封面：是相配合的凹形和凸形密封面。安装时便于对中，还能防止垫片被挤出。但垫片宽度较大，须较大压紧力 . 适用于压力稍高的场合.
